1 工程建立

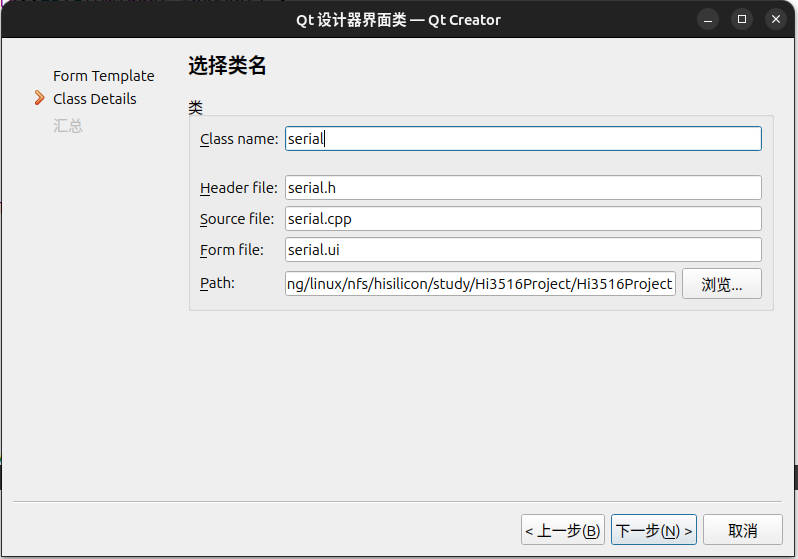

（1）在之前的工程上，新建serial.cpp、serial.h、serial.ui。

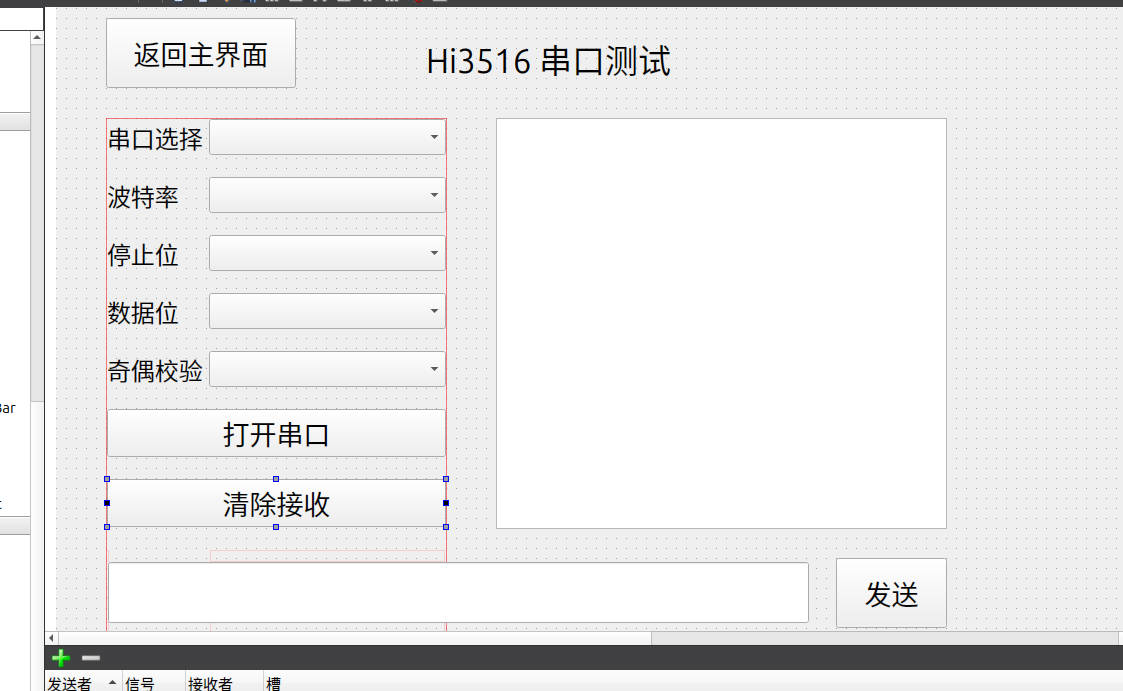

（2）设计ui文件。

（3）初始化发送框以及ComboBox控件。

1
2
3
4
5
6
7
8
9
/* 初始化发送框 */
ui->LineEditSend->setText("HI3516 Serial Test!");

/* 初始化选择控件 */
ui->ComboBoxSerialPort->addItems({"UART1",  "UART4"});
ui->ComboBoxSerialbaud->addItems({"115200",  "19200",  "9600",  "4800",  "2400",  "1200",  "300"});
ui->ComboBoxSerialStop->addItems({"1", "1.5", "2"});
ui->ComboBoxSerialNum->addItems({"8", "7", "6", "5"});
ui->ComboBoxSerialCheck->addItems({"无", "奇校验", "偶校验"});

（4）设计打开串口、发送按钮槽函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
/*
 * 函数名称：void on_PbSerialOpen_released()
 * 函数功能：打开串口按钮的槽函数
 * 作者：JR.Wang
 * 日期：2024.07.29
 */
void serial::on_PbSerialOpen_released()
{
    char HiSerialDev[32];
    char devbuf1[32]="/dev/ttyAMA1";    // 串口1
    char devbuf2[32]="/dev/ttyAMA4";    // 串口4
    int baudbit;                        // 波特率
    int numbit;                         // 数据位
    int stopbit;                        // 停止位
    int checkbit;                       // 奇偶校验位

    /* 串口选择控件 */
    if(!ui->ComboBoxSerialPort->currentText().compare("UART1"))
        memcpy(HiSerialDev,devbuf1,32);
    else
        memcpy(HiSerialDev,devbuf2,32);

    /* 波特率、数据位、停止位、奇偶校验位控件 */
    baudbit = ui->ComboBoxSerialbaud->currentText().toInt();
    numbit = ui->ComboBoxSerialNum->currentText().toInt();
    stopbit = ui->ComboBoxSerialStop->currentText().toInt();
    if(!ui->ComboBoxSerialCheck->currentText().compare("奇校验"))
        checkbit = 'o';
    else if(!ui->ComboBoxSerialCheck->currentText().compare("偶校验"))
        checkbit = 'e';
    else
        checkbit = 'N';

    /* 打开串口 */
    HiSerfd = HI_Serial_Open(HiSerialDev);
    reg = HI_Serial_Init(HiSerfd, baudbit,0,numbit,stopbit,checkbit);
    if(reg==HI_TRUE)
    {
        ui->ComboBoxSerialPort->setDisabled(true);
        ui->ComboBoxSerialbaud->setDisabled(true);
        ui->ComboBoxSerialStop->setDisabled(true);
        ui->ComboBoxSerialNum->setDisabled(true);
        ui->ComboBoxSerialCheck->setDisabled(true);
        ui->PbSerialOpen->setDisabled(true);
        /* 开启数据接收线程 */
        if (!ThreadRecv->isRunning())
            ThreadRecv->start();
    }
}
/*
 * 函数名称：void on_PbSerialSend_released()
 * 函数功能：发送按钮的槽函数
 * 作者：JR.Wang
 * 日期：2024.07.29
 */
void serial::on_PbSerialSend_released()
{
    qDebug()<<"Sending......";
    char sendbuf[1024];
    memcpy(sendbuf,ui->LineEditSend->text().toLatin1(),1024);
    HI_Serial_Send(HiSerfd, sendbuf, strlen(sendbuf)+1);
}

（5）创建数据接收线程。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
class MyThreadSerial : public QThread
{
    /* 用到信号槽即需要此宏定义 */
    Q_OBJECT

public:
    MyThreadSerial(QWidget *parent) {
        Q_UNUSED(parent);
    }

    /* 重写run方法，继承QThread的类，只有run方法是在新的线程里 */
    void run();

signals:

    /* 声明一个信号，译结果准确好的信号 */
    void ResultReadyRecv(const QString &s);

};

重写run()函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
/*
 * 函数名称：void run()
 * 函数功能：接收串口数据线程运行
 * 作者：JR.Wang
 * 日期：2024.07.29
 */
void MyThreadSerial::run()
{
    int ret = 0;
    while(1)
    {
        ret = HI_Serial_Recv(HiSerfd, recvbuf, sizeof(recvbuf));
        if (ret > 0)
        {
            emit ResultReadyRecv(recvbuf);
            memset(recvbuf,0,1024);
        }
    }
}

（6）定义线程信号接收函数。

1
2
/* 设置槽连接 */
connect(ThreadRecv, SIGNAL(ResultReadyRecv(QString)), this, SLOT(handleResultsRecv(QString)));
1
2
3
4
5
6
7
8
9
10
11
12
/*
 * 函数名称：void handleResultsRecv()
 * 函数功能：返回接收数据线程信息的槽函数
 * 作者：JR.Wang
 * 日期：2024.07.29
 */
void serial::handleResultsRecv(const QString &result)
{
    /* 打印出线程发送过来的结果 */
    qDebug()<<result<<endl;
    ui->TextEditReceive->append(result);
}

2 移植到开发板运行

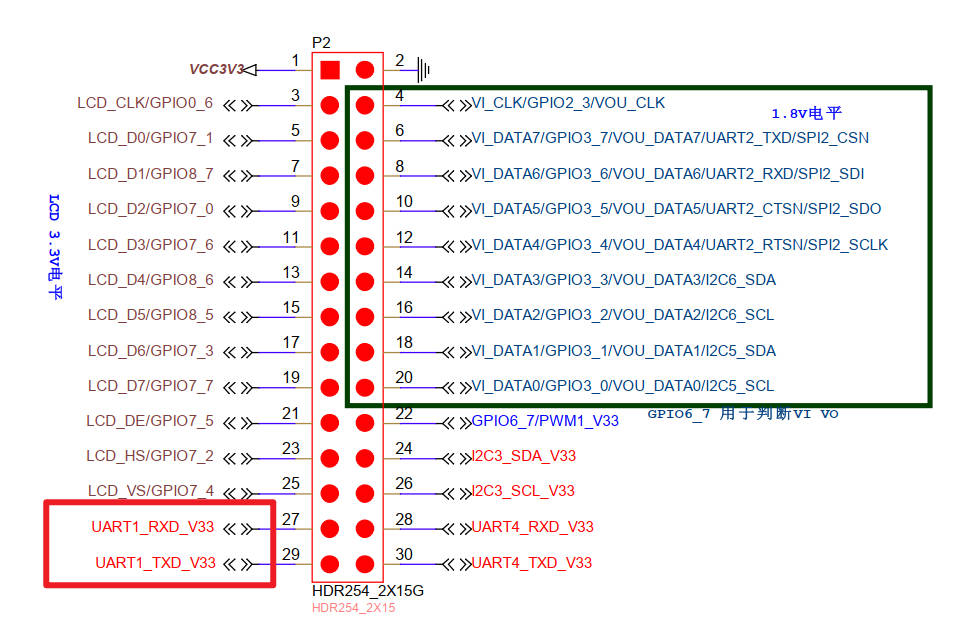

（1）海思Hi3516串口引脚如下图，使用UART1。

（2）运行程序
