海思Hi3516开发日记之开机画面更改

1 前言

Hi3516可以通过Uboot显示图片，Hi3516的Uboot代码提供功能如下：

提供boot环境下VO设备的开启和关闭，涵盖VO典型接口和时序。
提供boot环境下VO图形层的开启和关闭。
提供boot环境下VO视频层的开启和关闭。
提供boot环境下JPEG硬件解码输出RGB格式图像（仅Hi3559AV100支持），配合VO图形层显示。
提供boot环境下JPEG硬件解码输出YVU SEMI-PLANAR420格式图像，配合VO视频层显示。
VO图形层默认显示格式为ARGB1555，视频层默认显示格式为YVU SEMIPLANAR420。

2 制作开机画面

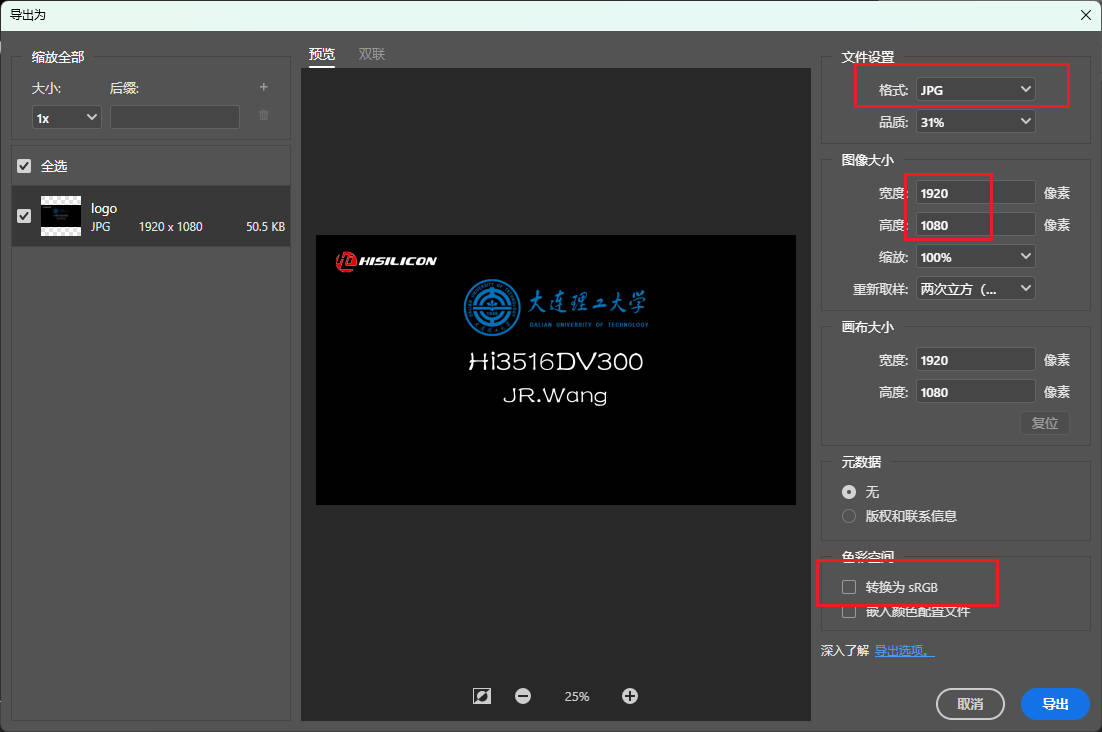

使用PS制作一副1920*1080像素图片，导出格式为jpg。导出时注意不要勾选转换为sRGB！

3 编译内核

准备好画面之后，可以使用内核定时器进行划线，以实现进度条效果。编译内核步骤如下：

（1）从 linux 开源社区下载 v4.9.37 版本的内核

①进入网站： www.kernel.org

②选择 HTTP 协议资源的 https://www.kernel.org/pub/选项,进入子页面

③选择 linux/菜单项，进入子页面

④选择 kernel/菜单项，进入子页面

⑤选择 v4.x/菜单项，进入子页面

⑥下载 linux-4.9.37.tar.gz（或 linux-4.9.37.tar.xz）

（2）打补丁

①将下载的 linux-4.9.37.tar.gz 存放到 osdrv 的 opensource/kernel 目录中

②进入osdrv的根目录，执行如下命令：

cd opensource/kernel
tar -zxf linux-4.9.37.tar.gz
mv linux-4.9.37 linux-4.9.y
cd linux-4.9.y
patch -p1 < ../linux-4.9.37.patch
cd ../
tar -czf linux-4.9.y.tgz linux-4.9.y
cd ../../

（3）配置内核

①在内核目录下，拷贝.config 文件:

1	cp arch/arm/configs/hi3516dv300_smp_defconfig .config

②通过“make menuconfig” 进行内核配置：

1	make ARCH=arm CROSS_COMPILE=arm-himix200-linux- menuconfig

③选择需要的模块。

④选择完毕后，保存并退出。

⑤添加划线代码。

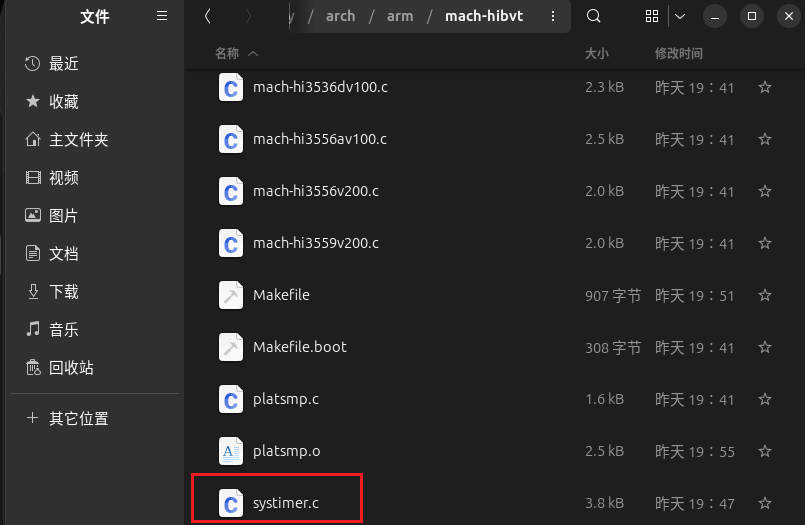

在/osdrv/opensource/kernel/linux-4.9.y/arch/arm/mach-hibvt目录下，新建systimer.c文件（注：以下代码不完整，仅供参考）

static int __init __system_timer_init(void)
{
	int i=0,j=0;
	//映射绘图地址
	pbase_logo=ioremap_nocache(0x90000000,1920*1080*2);

#if 0
	//绘制进度条边框
	for(i=480;i<1440;i++){
		*((unsigned short*)(pbase_logo)+1920*860+i)=0xe71c;
		*((unsigned short*)(pbase_logo)+1920*861+i)=0xe71c;
		*((unsigned short*)(pbase_logo)+1920*880+i)=0xe71c;
		*((unsigned short*)(pbase_logo)+1920*881+i)=0xe71c;
	}

	for(j=860;j<881;j++){
		*((unsigned short*)(pbase_logo)+480+j*1920)=0xe71c;
		*((unsigned short*)(pbase_logo)+481+j*1920)=0xe71c;
		*((unsigned short*)(pbase_logo)+1439+j*1920)=0xe71c;
		*((unsigned short*)(pbase_logo)+1440+j*1920)=0xe71c;
	}
#endif
	//开启内核定时器，划线
       	setup_timer(&s_timer, second_timer_handle, 0);
	s_timer.expires = jiffies + 20;
	add_timer(&s_timer);
	return 0;
}

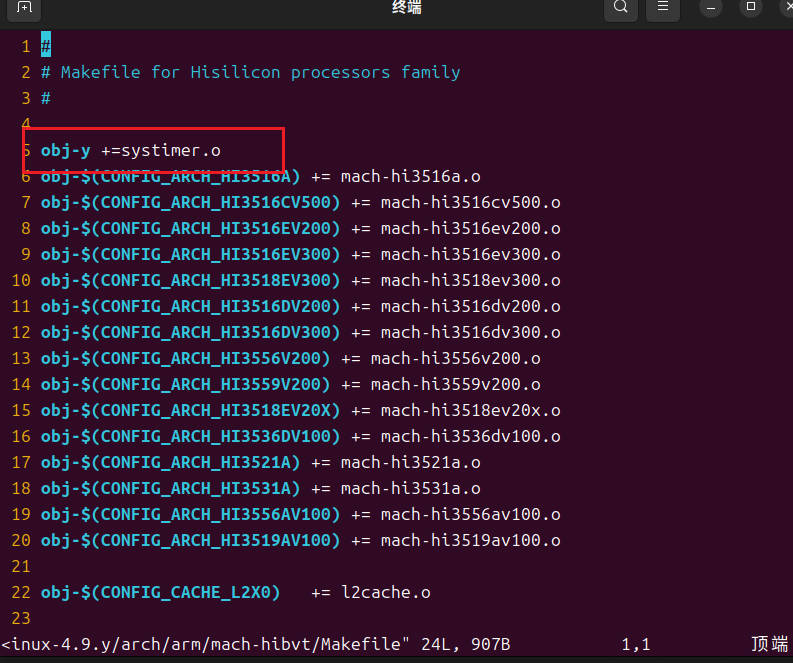

在该目录的makefile下，添加：

1	obj-y +=systimer.o

⑥编译生成内核：

1	make ARCH=arm CROSS_COMPILE=arm-himix200-linux- uImage -j4

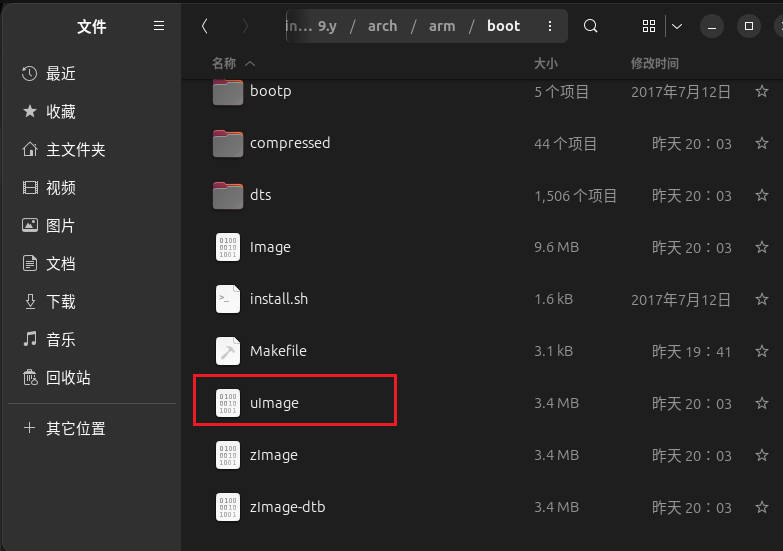

生成的 uImage 在内核目录下的/arch/arm/boot/中。

说明：如果编译过程中出现错误，按顺序执行以下命令：

1
2
3

make ARCH=arm CROSS_COMPILE=arm-himixXXX-linux- clean
make ARCH=arm CROSS_COMPILE=arm-himixXXX-linux- menuconfig
make ARCH=arm CROSS_COMPILE=arm-himixXXX-linux- uImage

4 烧录

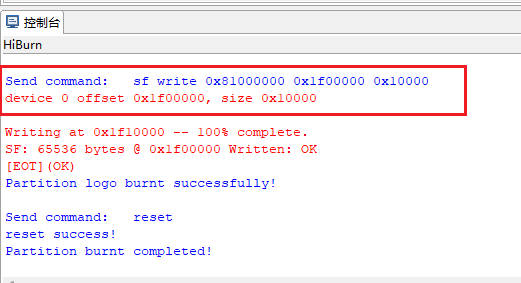

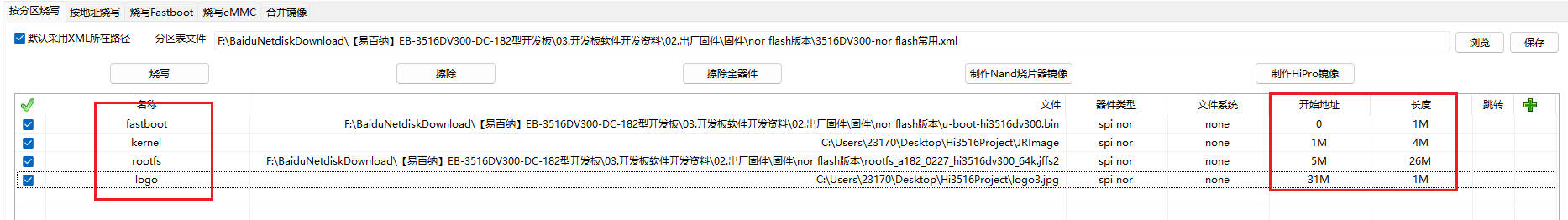

使用HiTool进行烧录，选择依次选择fastboot、kernel、rootfs以及制作的logo图片，并设置相应的起始地址以及大小，点击烧录按钮进行烧录。

5 设置启动参数

烧录完毕之后，进行串口调试，并设置启动参数如下：

setenv bootargs 'mem=128M console=ttyAMA0,115200 root=/dev/mtdblock2 rootfstype=jffs2 rw mtdparts=hi_sfc:1M(boot),4M(kernel),25M(rootfs),1M(logo)'
setenv bootcmd 'sf probe 0;sf read 0x82000000 0x1F00000 0x100000;setenv jpeg_addr 0x82000000;setenv jpeg_size 0x100000;setenv jpeg_emar_buf 0x82200000;

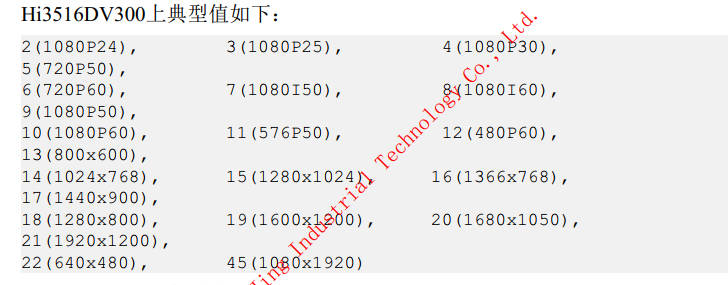

setenv vobuf 0x90000000;decjpg 0;startvo 0 32 10;startvl 0 0x90000000 1920 0 0 1920 1080;sf read 0x96000000 0x100000 0x400000;bootm 0x96000000'
saveenv
